Шунты токоизмерительные
|
Шунты
токоизмерительные М911 |
Шунты
токоизмерительные 75ШСМ.М |
Шунты токоизмерительные предназначены для измерения тока в паре с приборами постоянного тока с пределом измерения 75мВ (в большинстве случаев) или 60 мВ(европейский вариант) или 150 мВ. Это могут быть стрелочные, цифровые, регистрирующие приборы и системы автоматики.
 |
 |
 |
 |
|
|
|
|
|
|
|
|
|
|
 |
Оперативно изготовим
шунты токоизмерительные
любого номинала под Ваш
процесс.
Базовый срок исполнения Вашего заказа на шунты
токоизмерительные
-
5 дней. Срок выполнения
конкретного заказа указывается в счете и зависит
от загруженности производства, наличия материала
и т.п. Популярные номиналы шунтов токоизмерительных поддерживаются на складе и могут быть отгружены сразу после получения оплаты..
Возможен заказ шунта токоизмерительного для Ваших условий для номинальных токов от 5 А до 15 кА.
В заказе шунта токоизмерительного для Ваших условий необходимо указать:
- номинальное значение падения напряжения на шунте,
- номинальное значение тока шунта,
- требуемую точность шунта (базовая 0.5, возможно до 0.2),
- требуемое защитное гальваническое покрытие
и прочее, что Вы найдёте важным.
ШУНТЫ М911
Технические условия ТУ 4229-016-34988566-2008
Номинальное значение падения
напряжения 75мВ.
Возможно исполнение с
номинальным значением падения
напряжения 60, 100, 150 или 300
мВ;
Номинальное значение тока от 5 А
до 15000 А;
Пределы допускаемой основной
погрешности шунтов при любой
нагрузке, не превышающей
номинальной, равны ±0,5% (до
0.2% на заказ).
Нормальные условия эксплуатации:
- температура окружающего
воздуха от 10 до 35°С;
- относительная влажность
воздуха от 30 до 80%;
- атмосферное давление от 60 до
106,7 (460-800) кПа (мм.рт.ст.).
Конструкция с естественным
охлаждением в климатическом
исполнении:
М3 (общепромышленное исполнение)
– с номинальным падением
напряжения 60, 75, 100, 150,
300мВ – для работы в диапазоне
температур от -40...+50°С и
относительной влажности 95% при
температуре 35°С;
Т2 (тропическое исполнение) - с
номинальным падением напряжения
60, 75, 100, 150, 300мВ - для
работы в диапазоне температур от
-40...+50°С и относительной
влажности 95% при температуре
40°С;
Возможно исполнение с номинальным падением напряжения 100мВ на номинальные токи 10кА или 15кА с водяным охлаждением
| тип | Диапазон | класс точности | габариты | ТУ | |
| шунт М911-75 | 5 А | 0,5 | 100х20х20 | ТУ 4229-106-34988566-2008 |
заполнить бланк заказа Если затрудняетесь точно назвать тип - достаточно указать: Эти шунты могут быть поверены - укажите необходимость поверки в заказе
|
| шунт М911-75 | 10 А | 0,5 | 100х20х20 | ||
| шунт М911-75 | 20 А | 0,5 | 100х20х20 | ||
| шунт М911-75 | 25 А | 0,5 | 100х20х20 | ||
| шунт М911-75 | 30 А | 0,5 | 100х20х20 | ||
| шунт М911-75 | 50 А | 0,5 | 100х20х20 | ||
| шунт М911-75 | 75 А | 0,5 | 120х22 | ||
| шунт М911-75 | 100 А | 0,5 | 130х30 | ||
| шунт М911-75 | 150 А | 0,5 | 130х22 | ||
| шунт М911-75 | 200 А | 0,5 | 130х30 | ||
| шунт М911-75 | 300 А | 0,5 | 130х30 | ||
| шунт М911-75 | 400 А | 0,5 | 145х33 | ||
| шунт М911-75 | 500 А | 0,5 | 180х35 | ||
| шунт М911-75 | 600 А | 0,5 | 180х40 | ||
| шунт М911-75 | 750 А | 0,5 | 180х50 | ||
| шунт М911-75 | 1000 А | 0,5 | 180х70 | ||
| шунт М911-75 | 1500 А | 0,5 | 180х100 | ||
| шунт М911-75 | 2000 А | 0,5 | 200х80 | ||
| шунт М911-75 | 2500 А | 0,5 | 200х50 | ||
| шунт М911-75 | 3000 А | 0,5 | 200х105 | ||
| шунт М911-75 | 4000 А | 0,5 | 240х145 | ||
| шунт М911-75 | 5000 А | 0,5 | 240х160 | ||
| шунт М911-75 | 6000 А | 0,5 | 240х160 | ||
| шунт М911-75 | 7500 А | 0,5 | 240х210 | ||
| до 15кА по отдельному заказу | |||||
Все
шунты могут быть изготовлены в
климатическом исполнении:ОМ3 (морское исполнение) - с номинальным падением напряжения 100 мВ - для работы в диапазоне температур от +5...+60°С и относительной влажности 98%, создаваемой парами морской воды при температуре 40°С, при температуре охлаждающей воды от +10 до +35°С. - с гальваническим покрытием, защищающим от коррозии. Это обычно запрашивают у нас для шунтов, поставляемых для использования на морских судах и в страны с влажным(тропическим) климатом или. На фото слева - один из таких шунтов (75ШСМ 5000А 0.5. ОМ3)
Открыть "Руководство пользователя М911" с габаритными и крепежными размерами шунтов
Шунты 75ШСМ.М
ТУ 4229-020-34988566-2008
внесены
в Государственный реестр средств
измерений России под № 40474-09Шунты измерительные стационарные взаимозаменяемые 75ШСМ.М с естественным охлаждением
и номинальным падением напряжения 75мВ (далее – шунты),
предназначены для расширения пределов измерения показывающих
и регистрирующих приборов постоянного тока.
Класс точности шунтов - 0,5.

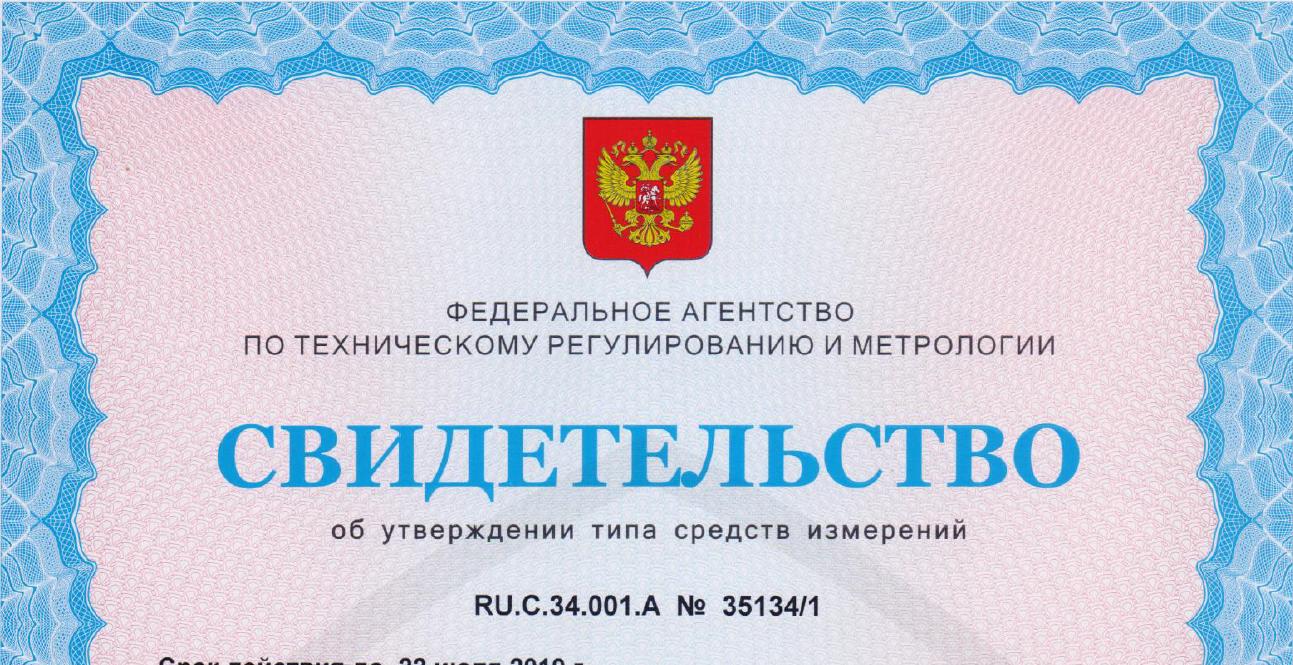

Отличие от шунтов 75ШС и 75ШСМ - только в маркировке, которая позволила получить современное Свидетельство об утверждении типа средства измерения и поверять, когда это необходимо Заказчику.
| тип | Диапазон | класс точности | габариты | ТУ | |
| шунт 75ШСМ.М | 5 А | 0,5 | 100х20х20 | ТУ 4229-020-34988566-2008 | заполнить бланк заказа (файл MSWord откроется в новом окне) Если затрудняетесь точно назвать тип - достаточно указать: номинальный ток шунта и падение напряжения в мВ при номинальном токе Эти шунты могут быть поверены - укажите необходимость поверки в заказе |
| шунт 75ШСМ.М | 10 А | 0,5 | 100х20х20 | ||
| шунт 75ШСМ.М | 20 А | 0,5 | 100х20х20 | ||
| шунт 75ШСМ.М | 25 А | 0,5 | 100х20х20 | ||
| шунт 75ШСМ.М | 30 А | 0,5 | 100х20х20 | ||
| шунт 75ШСМ.М | 50 А | 0,5 | 100х20х20 | ||
| шунт 75ШСМ.М | 75 А | 0,5 | 120х22 | ||
| шунт 75ШСМ.М | 100 А | 0,5 | 130х30 | ||
| шунт 75ШСМ.М | 150 А | 0,5 | 130х22 | ||
| шунт 75ШСМ.М | 200 А | 0,5 | 130х30 | ||
| шунт 75ШСМ.М | 300 А | 0,5 | 130х30 | ||
| шунт 75ШСМ.М | 400 А | 0,5 | 145х33 | ||
| шунт 75ШСМ.М | 500 А | 0,5 | 180х35 | ||
| шунт 75ШСМ.М | 600 А | 0,5 | 180х40 | ||
| шунт 75ШСМ.М | 750 А | 0,5 | 180х50 | ||
| шунт 75ШСМ.М | 1000 А | 0,5 | 180х70 | ||
| шунт 75ШСМ.М | 1500 А | 0,5 | 180х100 | ||
| шунт 75ШСМ.М | 2000 А | 0,5 | 200х80 | ||
| шунт 75ШСМ.М | 2500 А | 0,5 | 200х50 | ||
| шунт 75ШСМ.М | 3000 А | 0,5 | 200х105 | ||
| шунт 75ШСМ.М | 4000 А | 0,5 | 240х145 | ||
| шунт 75ШСМ.М | 5000 А | 0,5 | 240х160 | ||
| шунт 75ШСМ.М | 6000 А | 0,5 | 240х160 | ||
| шунт 75ШСМ.М | 7500 А | 0,5 | 240х210 | ||
| до 15кА по отдельному заказу | |||||
Все
шунты могут быть изготовлены в
исполнениях ОМ3(морское) и Т2(тропическое) - с гальваническим
покрытием, защищающим от коррозии. Это обычно
запрашивают у нас для шунтов, поставляемых
для использования на морских
судах и в
страны с влажным(тропическим) климатом или. На фото слева -
один из таких шунтов (75ШСМ 5000А 0.5. ОМ3)Открыть "Руководство пользователя 75ШСМ.М" с габаритными и крепежными размерами шунтов
Производство шунтов - сложный технологический процесс. В результате которого Вы получаете изделие, соответствующее высоким метрологическим и прочим характеристикам, определёнными соответствующим ТУ и долгий срок службы. Сложный технологический процесс определяет ряд особенностей внешнего вида шунтов

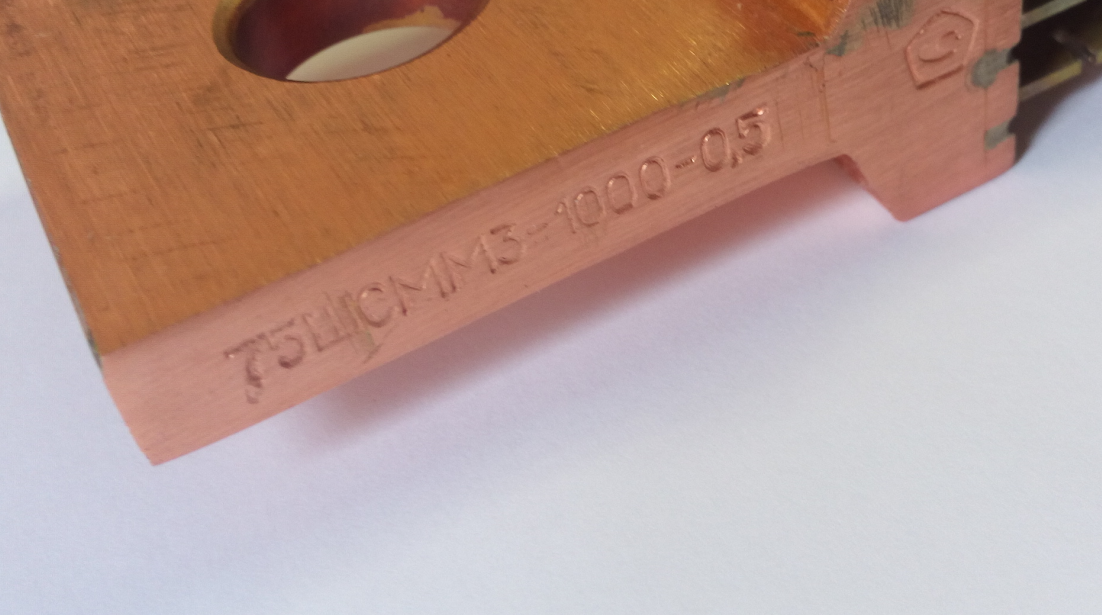

Типовые особенности и устройство шунтов (общепромышленное исполнение М3):
- Неоднородность цвета. Возникает при глубокой термообработке в процессе изготовления шунта. Не влияет на качество и срок его службы.
- Неравномерный выход припоя в месте соединения пайкой. Происходит из-за особенностей техпроцесса. Не влияет на качество и срок его службы.
- Неравномерные по форме и глубине технологические просечки на рабочем теле шунта. Появляются в процессе его подгонки по метрологическим параметрам и обеспечивают его точностные характеристики.
- Вмятины, глубокие царапины и остатки припоя на поверхности шунта. Поверхность шунтов в процессе производства, в соответствии с особенностями технологии, претерпевает многократное ударные и прессовые нагрузки. Не являются дефектами, поскольку все неоднородности учитываются во время процедуры метрологической подгонки.
Шунты
в
исполнениях ОМ3(морское) и Т2(тропическое) имеют
гальваническое
покрытие, защищающее от коррозии. Они
имеют однородную поверхность ,
скрывающую большинство описанных
выше особенностей исполнения М3
Если к шунтам, устанавливаемые в Вашем оборудовании, предъявляются требования по внешнему виду - рекомендуем заказывать исполнение ОМ3.
